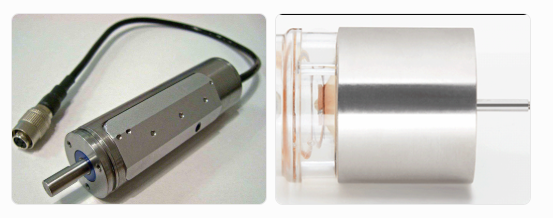

音圈电机（VCM）是一种短行程、超高频响、高线性度的直接驱动执行器，本质是 “只有一对磁极、单相驱动的微型直线电机”，原理和扬声器完全一样。

一、工作原理（洛伦兹力 / 安培力）

通电导体在磁场中受力：

F=B⋅L⋅I⋅N

B：气隙磁场强度（永磁体提供，0.3–1.2T）

L：单匝线圈有效长度

I：驱动电流

N：线圈匝数

特点：力与电流严格线性，方向由电流极性控制；断电后靠弹簧复位。

二、基本结构（极简）

定子：永磁体（钕铁硼）+ 导磁轭，提供均匀径向磁场。

动子（音圈）：空心线圈（漆包线），通电受力运动。

弹性支撑：弹簧 / 柔性铰链，复位 + 保持平衡。

导向：直线轴承或柔性铰链，保证直线度。

典型形式：

直线型：圆柱 / 矩形，行程0.1–50mm，最常用。

摆动型：弧形行程，用于角度微调。

动圈式：线圈动、磁体定，惯量小、响应快（主流）。

动铁式：磁体动、线圈定，无引线干扰，精度更高。

三、核心特性

优点

超高响应：亚毫秒级（0.1–1ms），加速度可达50–200G。

高线性度：力–电流线性度 **>99%**，适合精密力控。

无齿槽力：无铁芯、无绕组换向，推力平滑、零死区。

体积小、轻量化：直径几毫米到几十毫米，结构紧凑。

低成本（短行程）：相比同行程直线电机更经济。

缺点

行程极短：通常 **<50mm**，难以长距离运动。

持续发热大：单相线圈，长时间大电流易过热。

推力有限：一般 **<500N**，不适合重载。

需复位机构：依赖弹簧，有固有谐振频率。

四、与直线电机的关键区别

五、典型应用（“小而精” 场景）

消费电子：手机相机自动对焦、光学防抖、镜头变焦。

存储：硬盘磁头定位（毫秒级寻道）。

半导体：晶圆微调、探针台、光刻机对焦、光纤对准。

精密光学：显微镜载物台、光谱仪、激光打标振镜。

医疗：胰岛素泵、精密阀门、细胞微操作、主动减振。

工业：微小零件装配、点胶阀、高频振动台、微型机器人关节。

六、选型要点

行程：确认最大位移（通常 **≤20mm** 性价比最高）。

推力 / 力控：按负载 + 加速度计算，留 **20%** 余量。

响应频率：关注谐振频率（弹簧刚度 / 动子质量）。

散热：连续工作需考虑温升，可选水冷 / 强制风冷。

反馈：微米级用霍尔 / 光电编码器；纳米级用激光干涉仪。

总结

音圈电机是短行程、超高响应、高线性度的 “微型直驱之王”，在 1–20mm 行程内性能远超直线电机，成本更低；但不适合长行程、重载场景。
