直线电机（Linear Motor）是一种直接将电能转化为直线运动机械能的装置，无需丝杠、齿轮等中间传动机构，本质上是把旋转电机 “剖开拉直” 而成。

一、工作原理

可理解为旋转电机的平铺展开：

结构等效：

旋转电机：定子（产生旋转磁场）+ 转子（旋转输出）。

直线电机：初级（定子，含线圈）+ 次级（动子，含永磁体 / 导体）。

电磁驱动：初级通三相交流电，产生行波磁场；该磁场与次级磁场（永磁或感应）相互作用，产生直线推力，

驱动动子做直线运动。

二、主要类型

按原理

永磁同步式：次级为永磁体，推力大、精度高，主流高端应用。

异步感应式：次级为导体板（如铝板），成本低、适合长行程。

按结构

平板式：扁平结构，有铁芯（推力大）/ 无铁芯（响应快、无磁吸力）。

U 型槽式：两侧定子夹动子，磁路效率高、散热好。

圆柱形（管式）：动子为杆状，结构紧凑、防尘好。

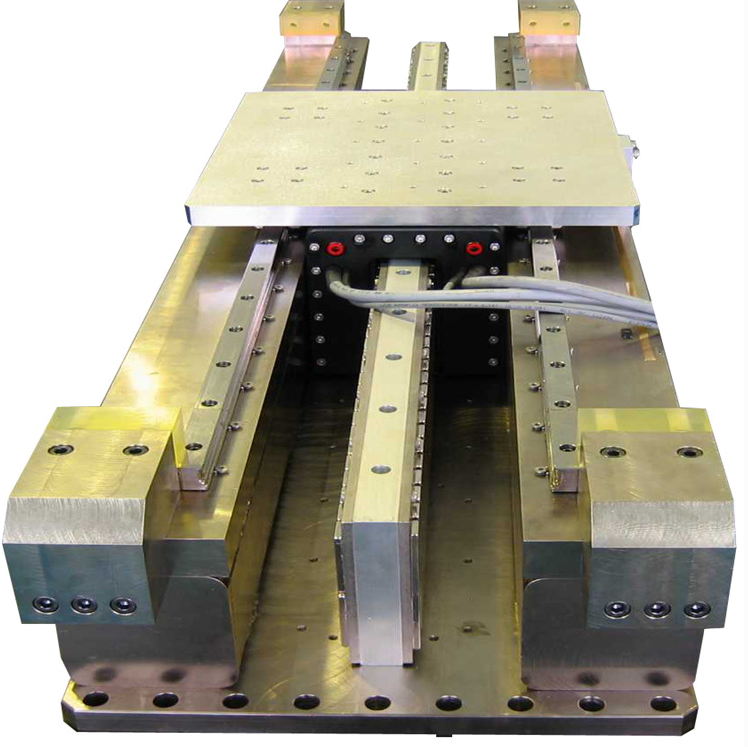

U型槽式直线电机

三、核心优缺点

优点

高精度：无机械间隙，定位可达微米 / 纳米级。

高速度 / 高响应：速度可达3–10 m/s，加速度可达10G，响应无延迟。

长寿命、低维护：动定子无接触，无磨损，噪音低。

高刚度：直接驱动，无中间环节变形，动态性能好。

缺点

成本高：永磁体、精密编码器、伺服控制器价格贵。

散热要求高：高速大推力下发热严重，需强制冷却。

磁场干扰：强磁场易吸附铁屑，需防护与屏蔽。

安装要求高：对导轨平行度、间隙控制严格。

四、典型应用

半导体 / 电子：光刻机、贴片机、晶圆检测（微米级定位）。

精密机床：高速加工中心、电火花机（无背隙、高表面质量）。

物流 / 自动化：高速分拣线、龙门机器人（长行程、高动态）。

交通：磁悬浮列车（高速、低噪）。

医疗 / 精密仪器：基因测序仪、电子显微镜（纳米级运动）。

五、与传统驱动对比

总结

直线电机是高端精密运动的核心技术，以 “直接驱动” 消除中间传动误差，在精度、速度、响应上远超传统方案，适合半导体、精密机床、高速自动化等高端场景；缺点是成本与散热要求高，需配套精密控制与冷却系统。
