超声波完整工作原理

一、基础定义

超声波是频率＞20kHz 的机械弹性波（声波），本质是介质质点往复振动、交替形成压缩区与稀疏区；不能在真空传播，依靠固体、液体、气体介质传递振动。

人耳听觉范围：20Hz～20kHz，因此超声波人耳无法听见。

二、超声波如何产生与接收（核心：压电效应）

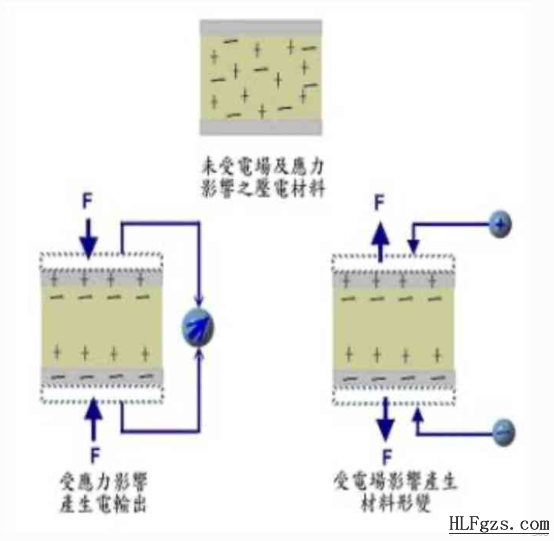

绝大多数工业、医用超声设备采用压电换能器（压电陶瓷 PZT）实现电能↔声能转换：

发射超声波｜逆压电效应

给压电晶片施加高频交流电压，晶体随电场周期性收缩、膨胀，产生高频机械振动，推动周边介质振动，向外辐射超声波（电能→机械能→声波）。

接收超声波｜正压电效应

外界超声波振动撞击压电晶片，晶片受压力反复形变，表面感应出交变电荷，转换成电信号（声波→机械能→电能）。

很多探头收发一体，同一压电晶片既能发射、也能接收回波。



三、超声波核心传播特性（所有应用的物理基础）

方向性好：频率高、波长短，容易定向发射、聚焦；

反射、折射、透射：当超声波抵达两种介质分界面时，一部分反射（回波）、一部分透射；介质声阻抗差异越大，反射越强。

能量集中：高频振动携带巨大声能；

传播衰减：传播距离越远能量越弱；气体衰减最强、液体次之、固体衰减最小。

四、两大类应用工作原理

（1）利用【回波反射】传递信息（测距、探伤、B 超、倒车雷达）

流程：

换能器发射超声脉冲 → 声波向前传播 → 遇到障碍物 / 介质界面产生反射回波 → 探头接收回波 → 电路记录发射与接收的时间差 t

距离计算公式：

c= 介质声速（空气≈340m/s，人体软组织≈1540m/s，水≈1460m/s）

除以 2：声波往返路程。

B 超：依靠人体不同组织声阻抗不同，回波强弱不同，重建断层图像；

工业超声探伤：材料内部裂纹、气孔形成界面，产生异常反射波，检测内部缺陷；

倒车雷达、液位传感器：测距定位。

（2）利用【超声能量】做功（清洗、超声焊接、超声碎石、乳化）

① 超声清洗（空化效应，最典型）

液体中传播大功率超声波，周期性压力变化不断形成微小真空气泡；气泡快速生长、瞬间剧烈破裂，产生局部高温高压、微射流冲击，剥离工件表面污垢。

② 超声塑料焊接

高频振动传递至塑料接触面，摩擦生热使接触面熔融，施压后熔合；

③ 体外碎石

聚焦高强度超声，利用机械冲击效应击碎结石。

五、补充：多普勒超声原理（彩超）

当反射目标（血液细胞）运动时，回波频率发生偏移（多普勒频移）；通过频率变化计算流体运动速度，实现血流检测。

简易总结

电信号 →【逆压电效应】→ 高频机械振动 → 超声波在介质传播；

声波遇界面反射回波 →【正压电效应】→ 转换回电信号；

设备分析回波时间、强度、频率，实现测量 / 成像；大功率超声依靠振动、空化实现清洗、焊接等加工。
