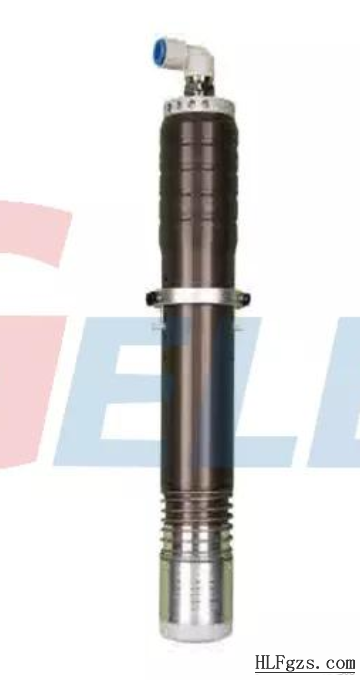

这是数控切割机配套气动往复振动刀，不是气动剪刀，依靠高频直线往复冲击实现切割；

基础参数：工作气压0.6~0.75MPa，振幅 7~10mm，振动频率约9000 次 / 分钟。

一、内部核心结构

进气接头、内置自动换气阀组

气缸腔体、往复活塞（冲击锤）

输出连接杆、刀夹、直刀片

消音排气通道、刀身壳体

二、完整工作流程（气路循环）

持续通入压缩空气

气源 0.6–0.75MPa 洁净压缩空气进入刀体进气口。

下行冲击（切削行程）

内部换向阀导通，高压气体进入气缸上腔，推动活塞向下高速冲击；活塞带动连接杆、刀片向下运动，刀片冲击材料，完成一次切削冲程。

自动换向、活塞回程

活塞运行至下止点时，机械 / 气压驱动内置换向阀切换气路：

上腔泄压排气，高压空气切换通入气缸下腔，推动活塞向上快速复位。

循环往复振动

依靠内置气控换向阀不间断自动切换进出气，活塞带动刀片持续高频上下往复运动，形成持续振动切削。

简单概括：

压缩空气 → 气控换向阀交替驱动活塞上下高速往复 → 带动刀片高频冲击材料，依靠连续冲击切断海绵、EPE 珍珠棉、橡胶、石棉垫片、泡沫等软性 / 半硬质材料。

三、原理特点（区分电动振动刀）

动力形式：纯气压驱动活塞冲击，无电机；瞬时冲击力大、行程（振幅）更长（7–10mm），适合厚泡棉、硬质发泡材料；

切割机理：不是连续刀刃滑动裁切，依靠每分钟上万次高频往复冲击撕裂 + 切削；

启停控制：由切割机电磁阀控制气源通断；通气持续振动，断气立刻停止；

调节方式：通过调压阀改变供气压力，可调节振动冲击力大小；振幅为机械固定值不可随意改动。

四、常见故障相关原理补充

无力、切割不透：气压不足、气源含水油污导致内部换向阀卡滞；

振动断断续续：内置换向阀磨损、活塞密封圈漏气；

噪音变大：排气消音结构堵塞、活塞缺少油气润滑。
