电路结构：VT1构成普通的三极管共阴放大器，VT2构成阴极输出器。
音频信号由6N3（3）脚输入，经VT1共阴放大后从第④脚输出，
进入VT2构成的阴极输出器，然后由VT2⑧脚输出。

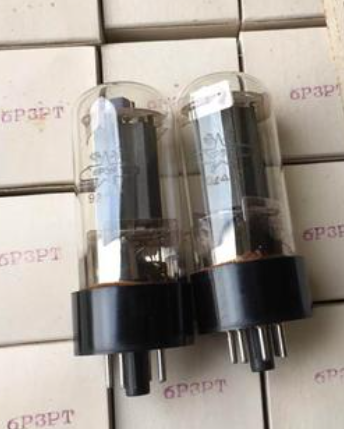

元件参数：功率管6P3P采用标准接法，栅负压-19V，屏极电压300V，
屏级电流60mA。输出变压器铁芯为32mm×65mm，初极3300圈，
线径为φ0.18mm；次级共172圈，所用线径为φ0.82mm。
-------------------------------------------------------------------------

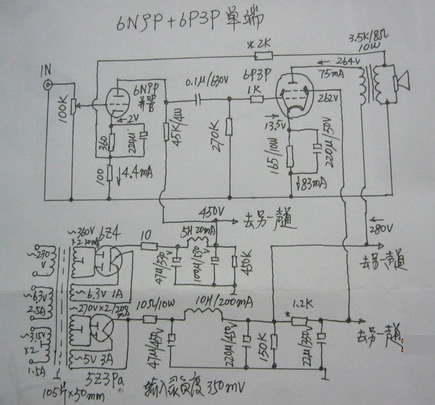

改进电路
6P3P的工作点选择厂家推荐的典型参数，250V屏压、帘栅压、75MA屏流、13.5V栅负压，喇叭端能得到5.5W以上的输出功率。这栅负压小，对电压放大级的增益需求不大，用6N9P并管做电压放大就行。该工作点用3.5K牛在最大输出功率时失真只有9%，用环路反馈就可以将失真降下来。
前级用6N9P，并管的目的增大增益、降低输出阻抗。本电路特点是供电与功率级分开，大电流的功率级电压变化不会影响6N9P的电压。而且，由于供电分开6N9P的B+可取比较高的值，使得在取工作点时既保证失真最小又不会使屏电阻过于降低，从而保证的足够的增益。克服了常规电路（放大与功率级共用一个供电）因6N9P供电电压低，选择工作点时失真与增益不能兼顾，保证了增益失真就大，失真大只能加强负反馈，强负反馈又带来瞬态、相移等问题。因此，本电路只需要不大的负反馈就能保证失真指标合格。本电路缺点是增加了一套高压造成成本增加，电牛也复杂一些，商品机是不会这么干的，只有会绕牛的DIY才会这么干。
有条件时，22U的6P3P帘栅极退耦合电容尽量用无级电容，牛稍微用好一点的，耦合电容用油浸或铁氟龙，电解电容用音频专用型的。输入方波调整一下2K反馈电阻，左右调整平衡，其它只要不焊错基本上不需要调整。
本电路没经过装机检验，欢迎指正。
