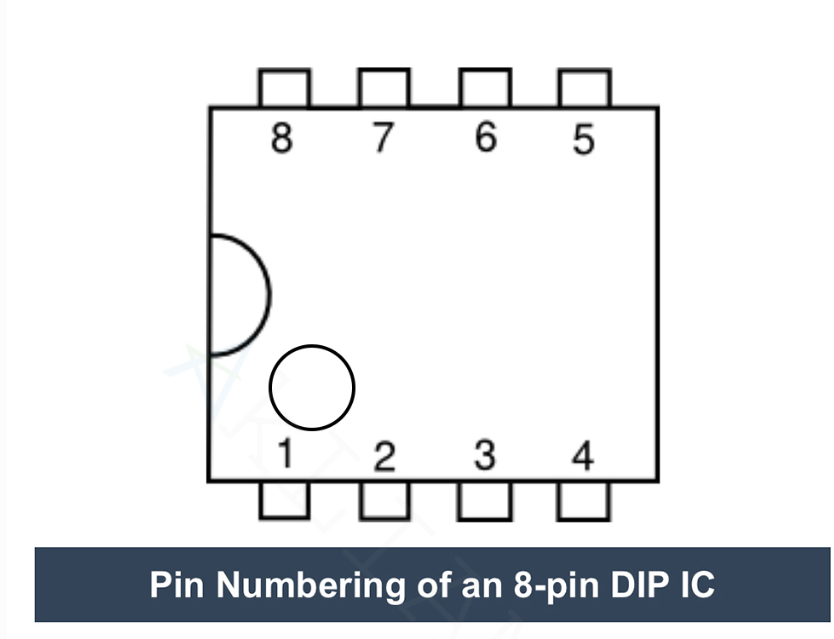

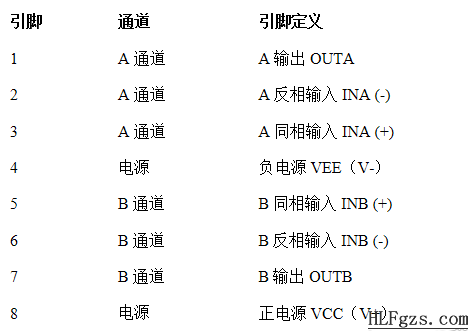

一、DIP8 引脚排布（标准双运放脚位）

二、内部功能框图（单片集成两路完全独立运放 A、B）

单通道内部模块（A/B 结构一致）

【同相输入端+】→输入差分放大级（双极差分对、低噪声）→电平位移级→中间增益放大级→输出驱动级→【输出端】 【反相输入端-】→直接接入差分放大级另一端，构成负反馈闭环 电源V+/V-：为全通道各级电路供电，内置音频专用频率补偿（无需外接补偿电容）

整机分区

A 运放模块：PIN1/2/3：独立一套差分输入 + 多级放大 + 输出

B 运放模块：PIN5/6/7：与 A 电路物理隔离、参数完全对称

公共电源区：PIN4 (V-)、PIN8 (V+)：整芯片共用正负供电

三、关键电气功能参数（音频优化）

供电：±3.5V~±16V，单芯片总静态电流≈8mA（单路典型 4mA）

输入噪声：4.5nV/√Hz@1kHz，低失真 THD＜0.001%

压摆率 SR=5V/μs，增益带宽积 11MHz，开环增益 110dB

单通道输出驱动电流 50mA，适配前级缓冲、DAC 输出、耳机前级

四、典型应用功能电路（3 种常用接法）

电压放大（同相放大）：信号进 3 脚 (5 脚)，2 脚 (6 脚) 接反馈电阻至输出 1 脚 (7 脚)

反相放大：信号进 2 脚 (6 脚)，3 脚 (5 脚) 接地，反馈跨接输出

电压跟随缓冲（DAC 缓冲首选）：输出直连反相脚，同相端进音频信号

MUSES02 单通道最简同相放大原理图（A 通道：1/2/3 脚，B 通道 5/6/7 同理）

一、引脚接线（DIP8）

电源：8 脚 VCC 接 **+V（±12V 常用），4 脚 VEE 接-V**，电源端各并联0.1μF 瓷片 + 10μF 电解去耦到 GND

同相放大电路（HiFi 缓冲 / 放大最常用）

3 脚 (同相 IN+)：输入音频信号 → 串隔直电容 C1=1μF（钽 / 薄膜），前端音源输入

2 脚 (反相 IN-)：

R1：2 脚→GND（下地电阻）

Rf：2 脚→1 脚 (输出 OUT)（反馈电阻）

1 脚 (OUT 输出)：串 C2=1μF 隔直电容，后级功放 / 耳机负载

常用阻值搭配

缓冲跟随（增益≈1 倍）：Rf 短路（导线直通 1-2 脚）、R1 悬空不接（最简电压跟随，DAC 首选）

10 倍放大：R1=1kΩ，Rf=9kΩ

5 倍放大：R1=2kΩ，Rf=8kΩ

二、文字原理简图

音源→C1→PIN3(+) PIN2(-) ──Rf──→PIN1(OUT)         └─R1──→GND PIN1→C2→后级负载 V+→PIN8，V-→PIN4，8、4脚就近并0.1uF+10uF到GND

三、反相放大最简（备选）

音源→C1→Rin→PIN2(-) PIN3(+)→10k电阻接地 PIN2──Rf──PIN1(OUT) PIN1→C2输出 Av=-Rf/Rin

四、PCB 布线要点

电源去耦电容紧贴 8、4 引脚；

输入信号线远离电源走线，减少工频干扰；

MUSES02 音频优选薄膜 / 金属膜电阻、聚丙烯电容。
