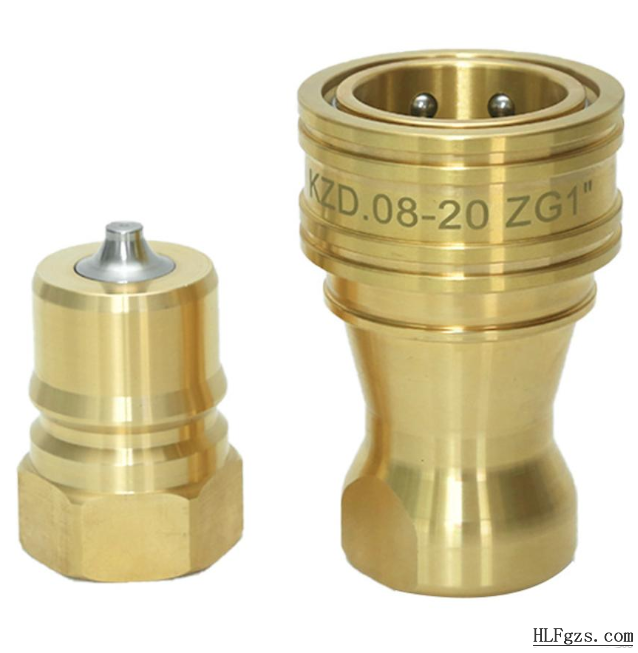

KZD 属于ISO7241-B 标准 两端自封（双自封 / 两端开闭式）黄铜快速接头，广泛用于模具油温、液压、水路、导热油高压高温回路。

母接头（插座）零件清单

母接头主体（黄铜本体）**

滑动外套（解锁滑套，滚花纹）**

锁球弹簧（外套复位弹簧）**

定位钢珠（锁紧滚珠，一般 4~6 颗）**

母头单向阀芯（锥阀 / 自封阀芯）**

母阀芯弹簧**

主密封 O 圈（公母对接外密封）**

阀芯端面密封垫圈**

公接头（插头）零件清单

公接头主体（黄铜棒料加工）**

公头单向阀芯**

公阀芯复位弹簧**

阀芯密封垫片**

锁紧环形卡槽（供钢珠卡紧定位）

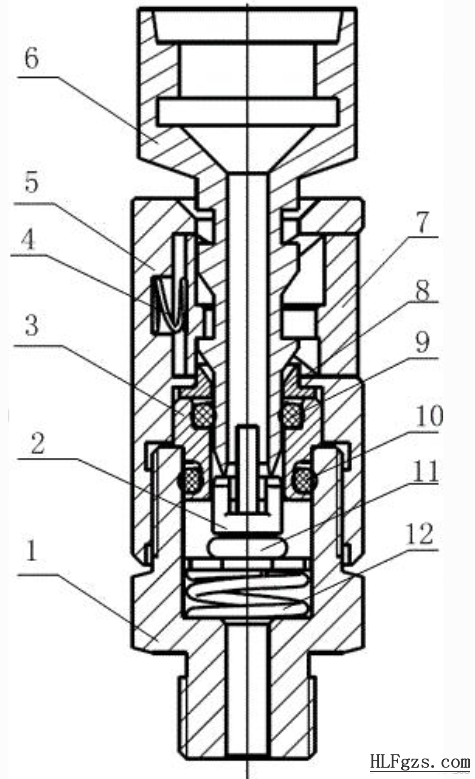

二、剖面结构原理（文字版结构图，可直接用于绘图）

状态 1：分离断开（双自封状态）

母阀芯在**母阀芯弹簧**推力下压紧母头阀座；

公阀芯在**公阀芯弹簧**推力下压紧公头阀座；

**两侧管路全部封闭，介质不会外泄、空气不会进入管路（模具油路最重要特性）**

钢珠被外套弹簧顶紧，向内凸出；滑套处于前锁止位置。

状态 2：对接连接（通路打开）

1. 向后拉动母头滑动外套 → 钢珠向外退让

2. 公头插入母头内孔到底

3. 松开外套，弹簧推动外套前移，挤压钢珠卡入公头外圈卡槽 → 机械锁死防脱落

4. **公、母顶端阀芯头部互相顶推**，两根阀芯同时后退，脱离各自锥面阀座

5. 介质贯通，油路 / 水路导通
