编码器接线需先明确类型与输出制式，核心原则为：电源匹配、信号对相、屏蔽单端接地、电气类型兼容。以下按主流类型给出通用接线规范与实操要点。

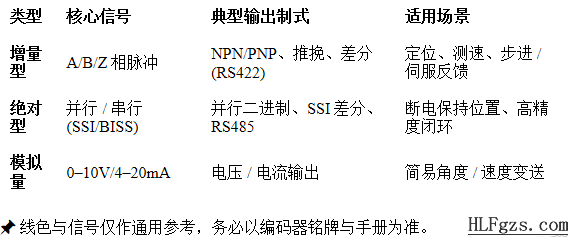

一、先确认编码器类型与输出制式

二、增量型编码器接线（主流）

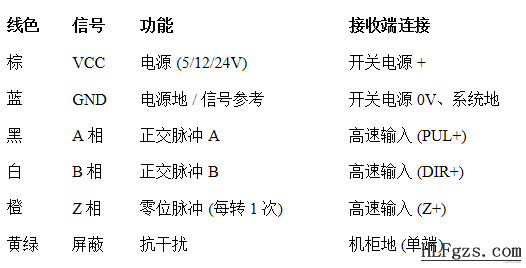

1. 通用线色与信号

2. 关键接线方案

NPN 集电极开路（漏型）

编码器 VCC→24V+；GND→24V-；A/B/Z→PLC 输入点；PLC 输入公共端 (COM)→24V+（构成电流回路）。

PNP 集电极开路（源型）

编码器 VCC→24V+；GND→24V-；A/B/Z→PLC 输入点；PLC 输入公共端 (COM)→24V-。

差分输出（RS422，抗干扰强）

需接 A+/A-、B+/B-、Z+/Z-，对应接收端差分通道，长距离传输首选。

三、绝对型编码器接线（按接口）

1. 并行输出（二进制 / 格雷码）

电源：VCC→供电 +；GND→供电 -。

信号：Data0~Datan 依次接入 PLC 对应输入点，位数与编码器一致。

要点：优先格雷码减少错码；信号位数匹配 PLC 输入容量。

2. 串行接口（SSI/BISS/RS485）

SSI 通用接线

RS485：A/B 接总线 A/B，两端接终端电阻（约 120Ω）。

要点：按协议配置时钟频率、位数、校验；总线两端接终端电阻保证稳定。

四、模拟量编码器接线（0–10V/4–20mA）

五、核心实操要点（避坑必看）

电源匹配：严格按铭牌电压（5/12/24V）供电，正负极严禁反接，否则烧毁。

信号对相：A/B 相差 90°，用于判断方向；Z 相用于原点校准，接线后需验证。

屏蔽接地：屏蔽层单端接地（仅在控制柜侧接机柜地），避免地环路干扰。

电气兼容：NPN/PNP 与 PLC 输入类型匹配；差分信号需对应差分通道，不可随意改线。

上电测试：上电后用示波器观察 A/B/Z 脉冲，确认相位、幅值、频率正常。

六、快速自检清单

✅ 编码器类型、电压、输出制式已确认。

✅ 电源、信号、地接线正确，无短路。

✅ 屏蔽层单端接地。

✅ 接收端（PLC / 驱动器）输入类型与编码器匹配。

✅ 上电后信号正常，无丢脉冲、错码。
