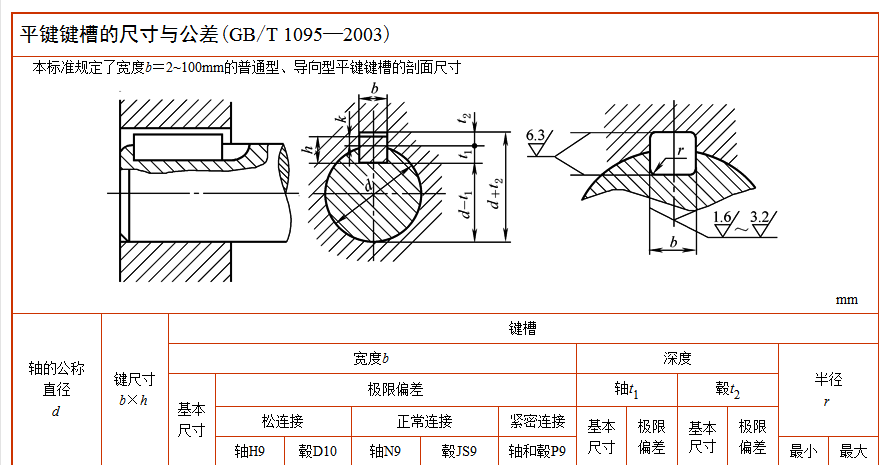

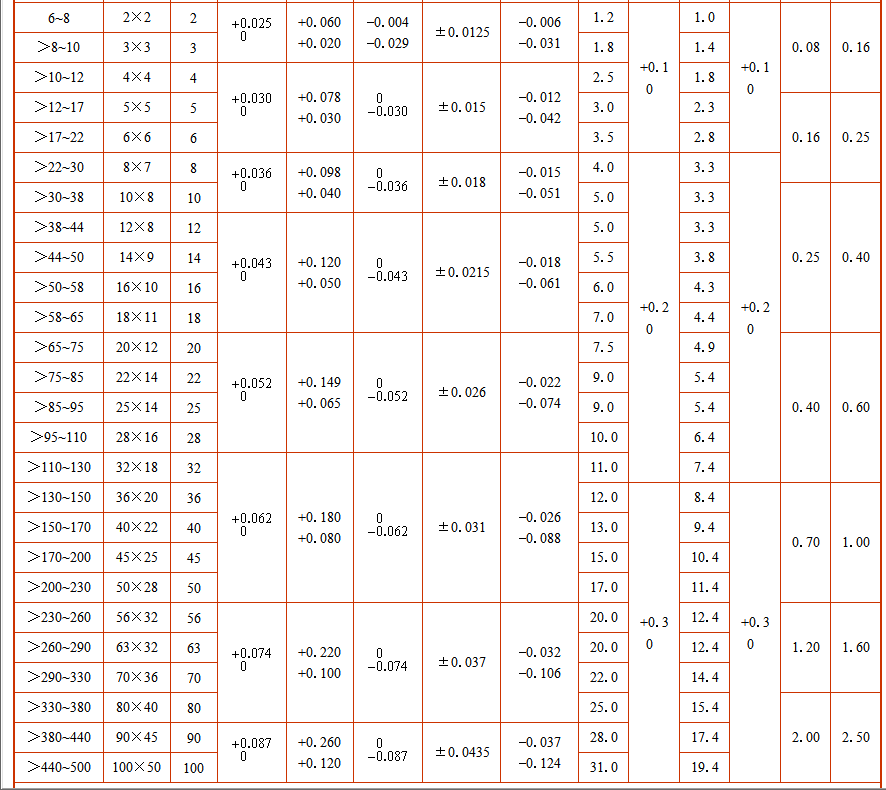

平键键槽的尺寸与公差(GB/T 1095—2003)

注：1．导向平键的轴槽与轮毂槽用较松键连接的公差。

2．除轴伸外，在保证传递所需转矩条件下，允许采用较小截面的键，但t1和t2的数值必要时应重新计算，使键侧与轮毂槽接触高度各为h/2。

3．平键轴槽的长度公差用H14。

4．键槽的对称度公差：为便于装配，轴槽及轮毂槽对轴及轮毂轴心的对称度公差根据不同要求，一般可按GB/T 1184—1996中附表对称度公差7~9级选取。键槽(轴槽及轮毂槽)的对称度公差的公称尺寸是指键宽b。

5．表中(d-t1)和(d+t2)两组组合尺寸的极限偏差按相应的t1和t2的极限偏差选取，但(d-t1)的极限偏差值应取
