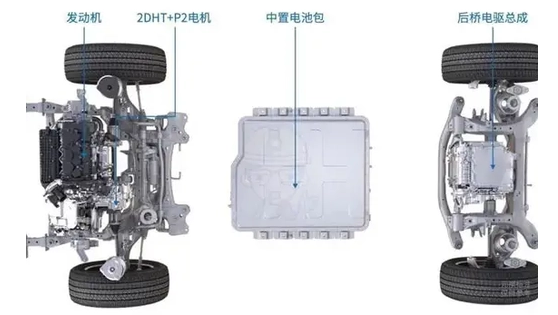

一、Hi4 整体架构（实物 + 原理） Hi4 是长城 “P2+P4 双电机 + 2 挡 / 4 挡 DHT” 电混四驱，无机械传动轴，前后轴独立电驱动。

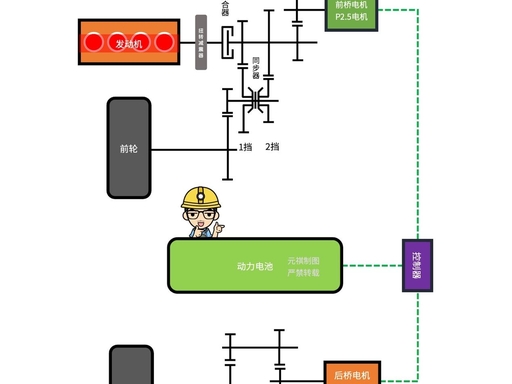

二、动力流原理图（二代 / 标准版，2 挡 DHT） 前桥：1.5T 混动专用发动机 + P2.5 电机（70kW）+ 2 挡 DHT 后桥：P4 电机（150kW）+ 1 挡减速 电池：大容量三元锂，支持快充
三、Hi4 家族分支（Hi4 / Hi4‑T / Hi4‑Z） Hi4（标准版）：横置前驱 2 挡 DHT + P4 电后驱，城市 / 家用 Hi4‑T：纵置 P2+9AT + 机械四驱，硬派越野（如坦克）

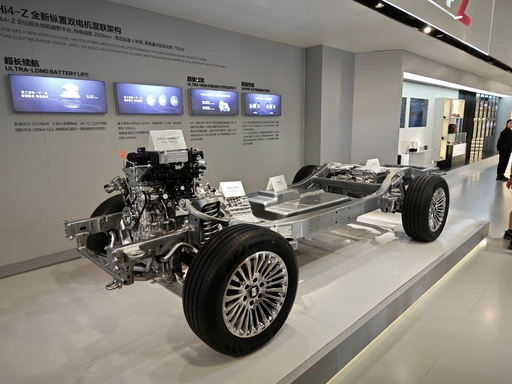

Hi4‑Z：纵置功率分流 + 3DHT + P4，兼顾效率与越野

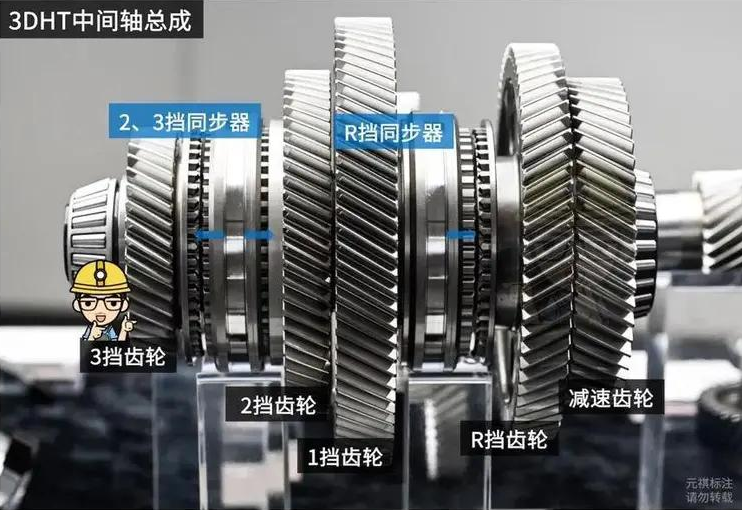

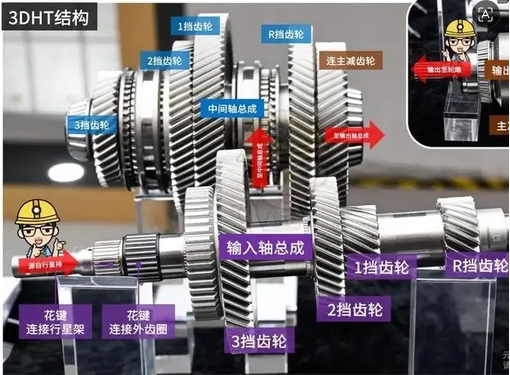

四、核心部件拆解（2 挡 DHT 内部） 1 轴：发动机输入 + 离合器 C0 2 轴：P2.5 电机 + 1 挡 / 2 挡齿轮组 3 轴：输出到前轴
五、三擎九模（部分工况） 纯电两驱（后驱）：P4 单独驱动 纯电四驱：P2.5+P4 同时驱动 串联增程：发动机→P2.5 发电→P4 驱动 并联四驱：发动机直驱 + 双电机助力 六、iTVC 智能扭矩矢量控制 毫秒级分配前后轴扭矩（0–100%） dTCS 电机主动防滑，提升雨雪 / 越野稳定性
这里为你绘制文字版标准原理图（带标号、动力流向、工况标注），同时附可视化结构示意 + 完整解读，可直接对照绘图 / 使用，分标准版 Hi4（2 挡 DHT+P4 电四驱） 主流架构： 长城 Hi4 混动四驱系统 总装原理图（标号 + 动力流向）整体布局：前置动力单元 + 后置独立电驱单元，无机械传动轴【部件标号清单】
